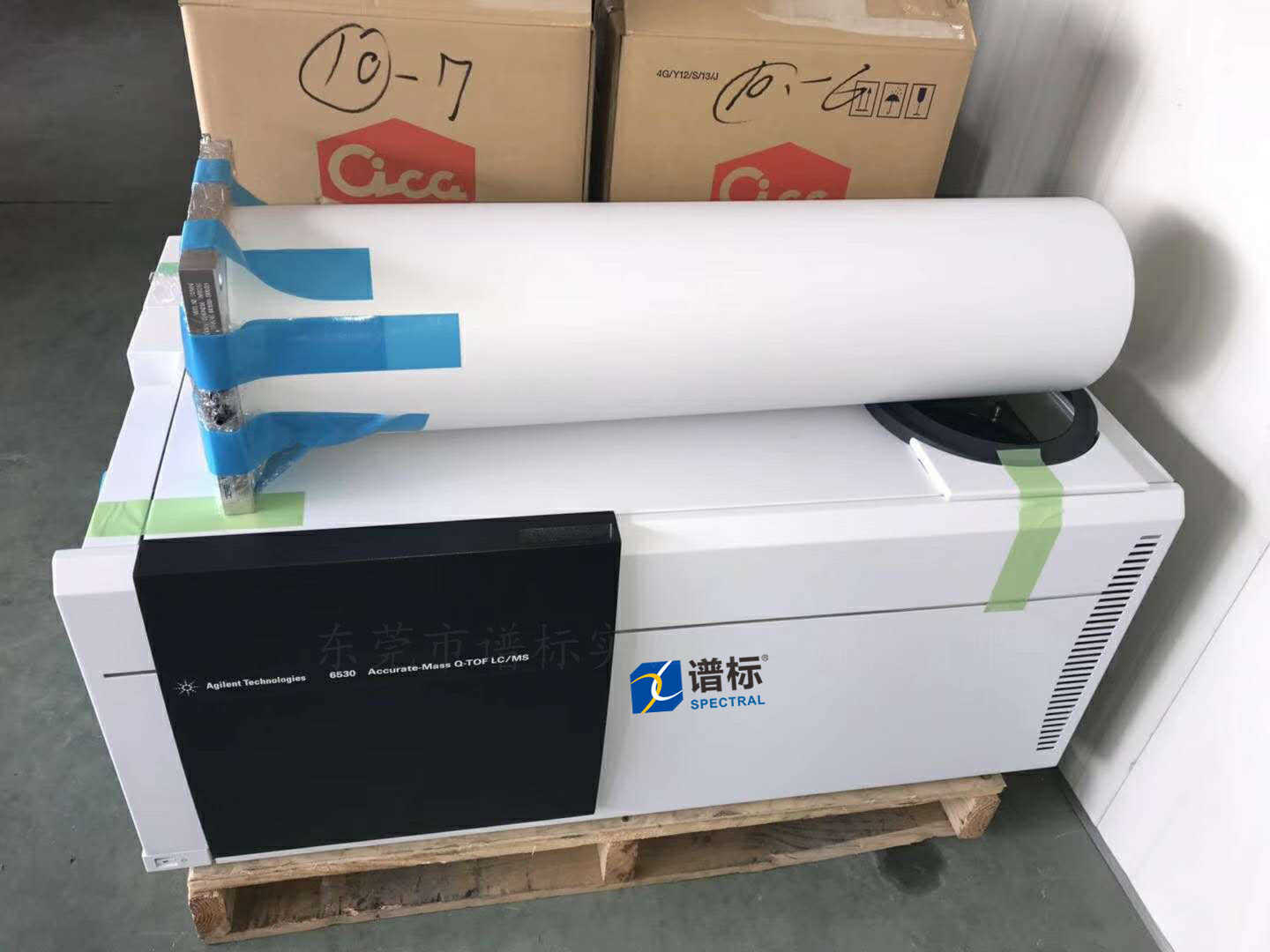

四極桿飛行時間液質聯用系統Q-TOF

四極桿飛行時間液質聯用系統Q-TOF是采用四極桿質量分析器和TOF串聯的質譜儀，可以看作是將三重四極桿質譜的第三重四極桿換為TOF分析器。它采用四極桿作為質量過濾器，以TOF作為質量分析器，分辨率和質量精度明顯優于三重四極桿質譜，是一類能夠同時定性定量的質譜。它的優勢在于:可在寬質量范圍內實現高分辨，得到物質準確分子量;能夠獲得真實的同位素峰形分布，得到未知物的分子式;具有高靈敏度的MS/MS功能，能實現母離子和子離子的精確質量測定;質量范圍寬，既可用于小分子化合物的精確定性與定量,也可用于蛋白質組學和多肽的研究。

四極桿飛行時間液質聯用系統Q-TOF工作流程

 高效液相色譜儀(HPLC)流出的組分經由電噴霧電離源(ESI)氣化形成離子，經過三重四極桿離子光學系統的調制形成可控離子束進人飛行時間質量分析器(TOF),離子束被乘直引人加速區加速,進人無場漂移區，經過二級反射鏡后再返回，打在微通道板(MCP)上產生電脈沖信號，然后經過信號轉換輸出色譜-質譜二維圖(t-m/z)⁴ 。進行二級質譜MS/MS分析時,第-重四極桿選擇母離子，加速至- -定能量，進人只有射顆的四極(或六極)碰撞池與惰性氣體碰撞而碎裂(CID),生成產物離子，這些離子再經加速和聚焦進人TOF分析器,按照質荷比進行分離。
