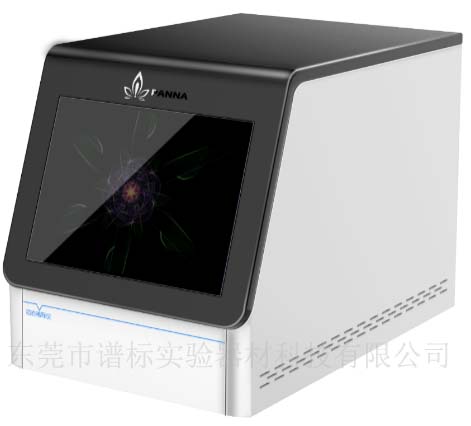

標準氣體稀釋裝置被廣泛應用于各類氣體分析儀器生產廠商和檢測機構,該裝置以流量比混合法為基本原理,通過嚴格控制一-定比例的標準氣體和稀釋氣體的流量,并加以混合而制得目標濃度的氣體,以滿足開展氣體分析儀、氣體檢測報警儀的檢定、校準工作,或者用于滿足氣體分析質量控制時對不同濃度標準氣體的需求。

裝置組成

標準氣體稀釋裝置通常由控制模塊、質量流量控制器、電磁閥驅動模塊(可選)、電源模塊、通信模塊、顯示模塊組成。

工作原理

裝置工作時,，兩路氣源輸出的氣體經過減壓閥減壓進入質量流量控制器，各路質量流量控制器根據控制模塊設定的濃度值控制氣體的流量,氣體流量的不同決定混合后產生的混合氣體的濃度也不同,從而達到配制目標氣體濃度的目的。

校準方法

氣體樣品的收集及進樣方式

1)進樣方式。在使用氣相色譜儀進行氣體成分及濃度分析時,氣體進樣方式的選擇尤為重要,鋼瓶裝標準氣體可以采用氣體樣品閥進樣,但標準氣體稀釋裝置的輸出氣體,其出口壓力為常壓,其流量通常也不會超過2000 mL/ min,由于氣體樣品閥的通氣管路阻力較大,重復性和穩定性都難以保證。因此選擇進樣方式為頂空進樣。

2)氣體樣品的收集。采用排水收集氣體法進行氣體樣品的收集。對于鋼瓶裝氮中甲烷標準氣體,先將標準氣體轉移到氣體注射器中,再采用排水收集氣體法將待測氣體裝人頂空瓶中;標準氣體稀釋裝置輸出的氣體可以直接采用排水收集氣體法進行樣品收集。

稀釋誤差校準

(1)首先確定氣體稀釋裝置常用的最大稀釋倍數,使用該裝置配制為最大稀釋倍數的2%,10%,30%，50%,80%左右的標準氣體,按照上述方法收集氣體樣品。

(2)開啟氣相色譜儀,充分預熱后點火并穩定基線,在3.1色譜條件下，用系列鋼瓶裝標準氣體對氣相色譜儀進行標定。

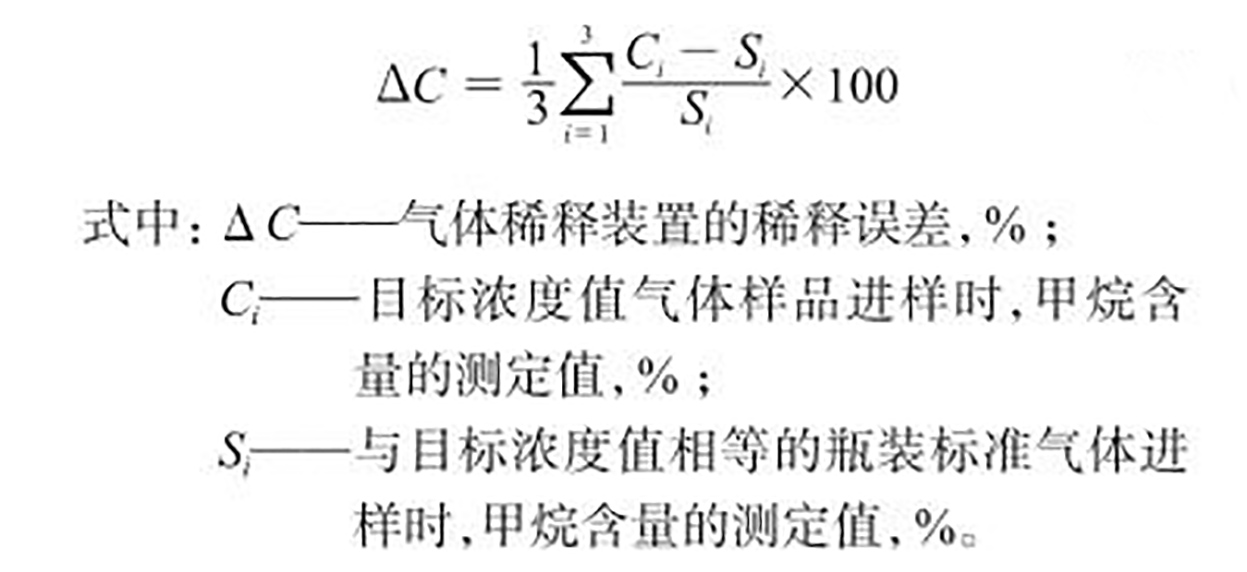

(3 )使用配制好的樣品進行色譜分析,每組樣品分別連續分析3次,按下列計算氣體稀釋裝置的稀釋誤差：

(4 )計算得到被測標準氣體稀釋裝置在其稀釋倍數的量程范圍內各個稀釋倍數的稀釋誤差,取絕對值最大的△C作為裝置的稀釋誤差,從而評定被測標準氣體稀釋裝置的整體計量性能。

根據氣體稀釋裝置的結構和工作原理,同時參照相關檢定規程和校準規范中對氣體稀釋裝置的計量性能要求,采用頂空進樣氣相色譜法對標準氣體稀釋裝置產生的氣體進行測定,分別對示值誤差、測量重復性、穩定性三個指標進行校準。能較全面地反映氣體稀釋裝置的計量性能。
